詳細說明

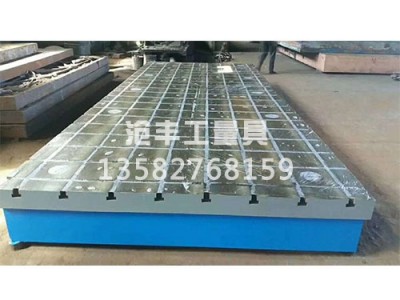

劃線平板(平臺)的用途是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途。是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及零件的劃線、鉚焊研磨工藝加工及測量等。
劃線平板在安裝調試后，把劃線平臺的工作面擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和劃線平臺的工作面有過激的碰撞，防止損壞劃線平臺的工作面;工件的重量不可以超過劃線平臺的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平臺的結構，甚至會造成劃線平臺變形，使之損壞，無法使用。
五、也可以根據用途在劃線平臺表面刻制刻度線，使劃線、測量等工作方便。

劃線平臺日常養護方法跟平面的試驗方法
【一】、劃線平板日常養護方法
　　劃線平板日常養護：
1、為了防止劃線平板發生的變形，在吊裝時，要用四根同樣長度的鋼絲繩同時掛住劃線平板上得四個起重孔，將劃線平板平穩吊裝在運輸工具上。
2、將劃線平板支承點墊好、墊平，保證每個支撐點受力均勻，保證整個劃線平板平穩。
3、劃線平板安裝時將劃線平板的各個支撐點用調整墊鐵墊好、墊實，由技術人員調整至合格精度。
4、劃線平板使用時要輕拿輕放工件，不要在劃線平板上挪動比較粗糙的工件，以免對劃線平板工作面造成磕碰、劃傷等損壞。
5、為了防止鑄鐵平臺整體變形，使用完畢后，要將工件從劃線平板上拿下來，避免工件長時間對劃線平板重壓造成變形。
6、劃線平板不用時要及時將工作面洗凈，然后涂上一層防銹油，并用防銹紙蓋上，用劃線平板的外包裝將劃線平板蓋好，以防止平時不注意造成對劃線平板工作面的損傷。
7、劃線平板應安裝在通風、干燥的環境中，并遠離熱源、有腐蝕的氣體、有腐蝕的液體。
8、劃線平板按標準實行定期周檢，檢定周期根據具體情況可為6-12個月。包裝：包裝和木制包裝兩種形式，平臺表表用塑料膜封裝，這種包裝適于平板內陸運輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護平板的措施，以確保運抵現場。
【二】、劃線檢驗平板平面的試驗方法
1、選擇采用兩個平行的理想平面來容納劃線檢驗平板的實際表面，這兩個理想平面之間的距離較小，即劃線檢驗平板的平面度誤差值---小條件原理。
2、理想平面與劃線檢驗平板的實際表面相切，理想平面與實際表面的距離大，距離小，即劃線檢驗平板的平面度值---配合原則。
3、根據檢驗劃線平臺實際表面的走向，在劃線檢驗平板實際表面的中間放置一個理想平面，劃線檢驗平板實際表面上各點到理想平面距離的平方和很小。以小正方形的平面作為評定基準面，各測點對該平面的偏差大值與小值之差即為被測劃線檢驗平板的面平面度誤差值---小正方形的原理。
4、以被測劃線檢驗平板表面一對角線平行于另一對角線的平面作為評定基準面，各測點平面偏差大值與小值之差即為被測劃線檢驗平板表面的平面度誤差值---對角線原理。
5、利用測量閉環的調整原理，將劃線檢驗平板各測點調整后的新位置到測量基準面的距離，變為各測點到理想平面的距離。此時，理想平面是通過的自然水平面---環線法原理。
6、規定理想平面通過遠離劃線檢驗平板實際表面且不在直線上的三點形成的平面為評定基準面，各測點與該平面的偏差大小之差即為被測表面的平面度誤差值---三點法原理。
7、以實際表面任意截面的大直線度誤差作為劃線檢驗平板的平面度誤差值---大直線度原則。
滄州滄豐工量具有限公司(http://www.cangfenglj.com)主要產品有機床鑄件、三坐標測量平臺、刮研平板、機床機械鑄件，花崗石平臺及量具等以及鎂鋁合金平尺、梅花扳手、防磁工具、防爆工具等。我們的產品廣泛應用于機械制造，汽車制造，高鐵，風電，電機，發動機制造業等等。
