福建閥門雙面機床制造廠家|河北禹創機械訂制單面多孔鉆床

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2023-06-16 17:01
瀏覽次數：	230

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

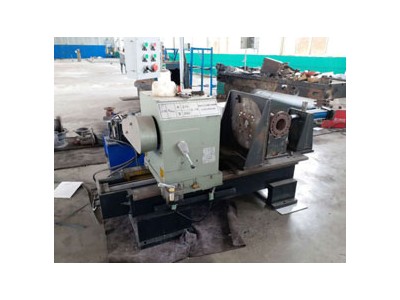

單面多孔鉆床主要由床身、動力頭、進給數控滑臺、工裝，并配有的電器柜、液壓站、集中潤滑裝置、冷卻自動排削裝置，高防護。
1、床身：床身采用整體鑄造床身，且經過人工三次時效回火處理，導軌表面采用超音頻淬火處理，設計結構合理，保證機床剛性、精度及機床穩定性。
2、動力頭：動力頭箱體采用鑄件，主軸采用20GrMnTAi材質，經鍛打、調質、滲碳淬火、高精度內外圓磨床加工，軸承采用NN30系列高精度雙列圓柱滾子軸承，保證主軸剛性、精度。
3、工裝：本單面多孔鉆床的工裝是根據被加工零件專門設計的專用工裝，定位塊、定位銷全部經過淬火處理，保證工件定位可靠，工件夾緊采用液壓夾緊，提高加工效率，減輕個人勞動強度。
4、電器柜采用封閉式，內置數控系統、變頻器及機床控制電氣元件，并設置風冷裝置，保證機床電氣元件工作正常，不進灰塵。
5、集中潤滑裝置：潤滑系統配備南京貝奇爾遞進式潤滑裝置，定時將潤滑油泵入各運動部件潤滑處，免去繁瑣的手工操作，提高機床使用壽命。
6、多孔鉆床專用鉆床冷卻采用大流量冷卻，鐵屑由冷卻水沖刷經床身排削口流入排屑器內，排屑器把鐵屑提升到集屑箱內，保證機床現場衛生清潔，減少個人勞動強度。

大型閥門機床復合關鍵技術以及運作思路
【一】、大型復合閥門機床的關鍵技術
1、回轉工作臺車削與銼銑削加工自動轉換技術
閥門專用機床在加工過程中，回轉工作臺在車削加工與銑削加工時分別處于連續回轉驅動與分度回轉驅動狀態，并需要在復合加工過程中根據加工需要進行自動切換。
通過設計回轉工作臺車削與撞銑削加工功能自動轉換及互鎖機構，并通過對數控系統的研究應用與二次開發，解決回轉工作臺在復合加工中不同加工功能自動轉換的應用問題。
針對車銑復合加工過程中雙主軸工作的需求，解決雙主軸電動機在銑削加工時的消隙傳動、而在車削加工時的大扭矩輸出的應用技術。同時，通過對全齒輪傳動消隙的研究，保障轉臺分度定位以及復合加工功能的實現。
2、大型附件頭設計與轉換技術
通過各種附加切削頭之間的轉換來實現五面加工需求，對多種附件頭的自動抓取技術、附件頭的機械保護技術、附件頭的裝夾技術、多種附件頭的自動識別技術進行。
3、主軸系統內置式松刀油缸技術
主軸轉速是體現閥門機床主軸切削性能的較重要的參數之一，而在傳統的后置式松刀油缸技術中，傳遞松刀力的松刀桿需要穿過傳動箱與方滑枕，長度往往長達兩三米，并需與主傳動軸內外迭加，不僅加工制造困難，而且由于精度難以保證、動平衡效果差，引起的振動也易導致支撐軸承損壞、主軸切削能力下降，亞需運用合理的主軸系統內置式松刀油缸技術加以改變。
4、大型結構件裝配技術
機床立柱、導軌、床身、齒條等關鍵件的精度在很大程度上決定了整機的加工精度，由于這些關鍵件長度長、重量重、精度要求高，因此，其加工與裝配都比較困難，對這些大型關鍵件的精度要采取工藝優化、變形控制、裝配等多種工藝與技術來保證。
【二】、閥門機床電氣控制系統的運作思路
在數控系統方面，其中較為主要的就是PC機設備、電源模塊部分、電機模塊部分、傳感器還有光柵尺的部分，并且其中有機械手系統、主軸變頻器系統還有高速主軸系統、多位傳感器系統、限位開關部分。在實際研究和分析的過程中，應該正確進行上位機的管理，保證PC機設備的運作效果符合要求，合理的從相關加工文件當中，好的進行閥門機床加工流程的讀取，例如：在鉆孔方面相關可以讀取到孔位的信息還有孔徑的信息，能夠為相關的用戶供應出友好界面設定加工參數信息，之后還可以利用TCP/IP協議法，將此類數據信息傳輸到運動控制器設備中，而在運動控制器設備運作的過程中，其屬于整體系統的核心部分，有助于提升運行速度，并保證相關系統的可靠性，達到決定性的影響目的。在相關的運動控制器設備實際運作的過程中，其內部結構主要是運動控制CPU，可以繼承PLC方面的工業控制系統高可靠性優點，并且融合了運動控制器方面的靈活運動控制的目的。在相關運動控制器實際運作的過程中，能夠為相關運動控制任務，提供較為靈活的控制形式，在一定程度上可以保證控制方案的合理性，拓展相關的功能，提升整體系統的運作水平。在此過程中，應該實現運動控制的目的，并針對邏輯進行嚴格的控制，例如：在輸入信號方面，可以實現邏輯處理的目的，分析輸出信號，達到良好的處理工作目標。且在工藝控制的過程中，可以實現壓力方面、溫度方面的控制目的。且在行業的設備運作和控制的過程中，由于相關的系統在實際運行期間，相關的內容十分復雜，對速度還有精度的要求非常高，可以應用在制造生產、包裝生產、橡塑生產、鍛壓生產、紡織生產的相關機械設備中，好的進行生產處理。
河北禹創重工機械有限公司（http://www.hbyc982.com）是一家集科研開發生產各種多孔鉆床的公司。三面車床、雙面車床、硬密封閘閥專用機床設備銷往浙江、江蘇、上海、安徽、河南、河北、天津、遼寧等地。
