一、用途與原理
     彈簧支吊架主要用于電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求，本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓并所定冷態荷載位置上；同時標上冷態時的理論理論工作位置。
彈簧支吊架在出廠前制造廠進行了整定，當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載。
二、型號、種類
     可變式彈簧支吊架有四大系列，主要是由西北電力設計院設計的 T1、T2、T3、T4、T5型系列、華東電力設計院設計的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工設計院設計的VS系列，其系列的基本特性相同，承載力為20daN-21000daN。結構形式主要有懸吊式、支承式和并聯懸吊支承式。
(三)、T、TH結構形式和型號表示方法：
     本吊架根據安裝形式分為中間連接吊架彈簧TH 1 上下連接吊架彈簧TH 2 、支架彈簧TH 3 三種型號。
     TH 1 又分為A、B、C三種類型；
     TH 1 A( T1 )為單耳連接吊架彈簧；
     TH 1 B( T2 )為雙耳連接吊架彈簧；
     TH 1 C為螺紋連接吊架彈簧；
     這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
     TH 2 ( T3 )適用于安裝在鋼梁上；
     TH 3 ( T4 )主要用于擱置在基礎、鋼梁、樓板上；
     T5 并聯懸吊型。
(四)、VS、TD結構形式和型號表示方法：
     可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。
     可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
     A型----上螺紋懸吊型；
     B型----單耳懸吊型；
     C型----雙耳懸吊型；
     D型----上調節擱置型；
     E型----下調節擱置型；
     F型----支撐擱置型；
     G型----并聯懸吊型；

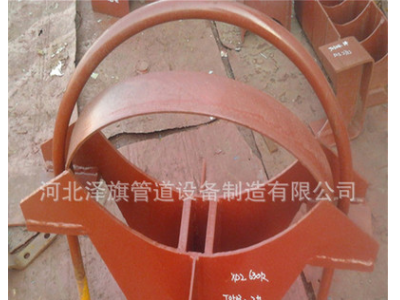

五.管夾
    1、管夾應用范圍
輕型系列管夾應用于 6 種尺寸系列的普通機械壓力管子，管子外徑 6-102mm。
雙聯系列管夾應用于 5 種尺寸系列的機械壓力管子，管子外徑 6-42mm。
重型系列管夾應用于10 種尺寸系列的高機械壓力管子，管子外徑 6-406mm。
   2、管夾材料特性
密度、彎曲強度、沖擊韌性、壓縮強度、彈性模量、拉伸強度、耐溫、顏色
  3、管夾安裝程序
裝配在焊接板上 裝配前，為更好地確定夾的方向，建議先在固定處做好標記，后焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放上另一半管夾身和蓋板，用螺釘擰緊。 切忌直接焊接已裝好管夾的底板。
裝地導軌上 ，導軌可焊在基礎上，或用螺釘固定，隨后將導軌螺母推入軌內，并轉 90 度，將下半個管夾身嵌入螺母，放上需固定的管子，再放上上半個管管夾身和蓋板，用螺釘固定。
疊起裝配，導軌可焊在基礎上，或用螺釘固定，先裝上下半個管夾身，放上需固定的管子再放上上半個管夾身，用螺釘固定，通過防松蓋板防止它轉動。然后安裝第二個管夾，方法同上。
彎管的裝配 ，裝配彎管時，應直接在彎管的前部和后部用永盛管夾固定。建議這樣的支承點應為固定位置。
