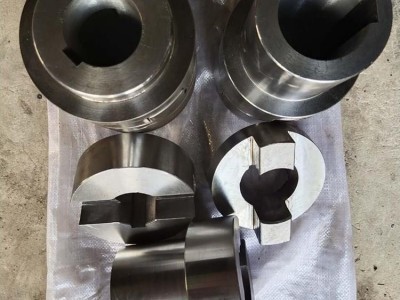

滑塊聯軸器又名金屬十字滑塊聯軸器，其滑塊呈圓環形，用鋼或耐磨合金制成，十字滑塊聯軸器適度用于轉速較低，傳遞問轉矩較大的傳動。滑塊答聯軸器是由兩個軸套和一個中間滑塊組成。中間滑塊作為一個傳遞扭矩的內元件，通常由工程塑料制成，特殊情況下可選擇其它材料。
十字滑塊聯軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。十字滑塊聯軸器又名金屬滑塊聯軸器，其滑塊呈圓環形，用鋼或耐磨合金制成，適用于轉速較低，傳遞轉矩較大的傳動。
因?yàn)榘肼?lián)軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而加大動載荷及磨損，因此選用時應注意其工作轉速不得大于規定值。 這種聯軸器一般用于轉速n<250r/min，軸的剛度較大，且無劇烈沖擊處。
