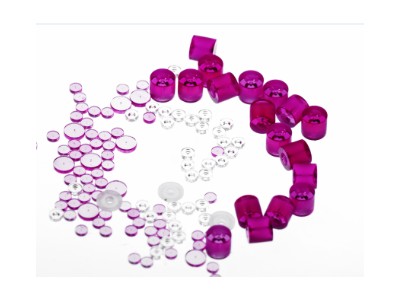

通孔寶石元件為系列產品，主要應用于各種精密計時儀表、自動記錄儀表以及各種精密計量器具（千分表、百分表等）和其它儀器儀表轉動系統圓柱支承。

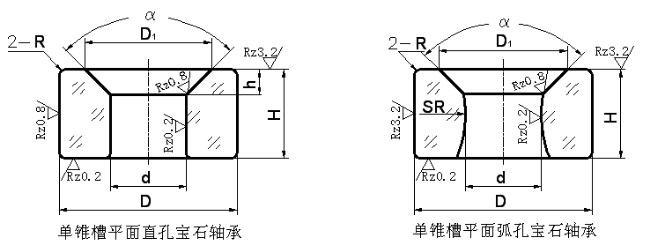

通孔系列寶石元件的主要型式有：平面直（弧）孔寶石元件、單油槽平面直（弧）孔寶石元件、雙油槽平面直（弧）孔寶石元件、凸頂弧孔寶石元件、單油槽凸頂弧孔寶石元件等。



▲產品規格：

●外徑D：Φ0.80 ~ Φ8.00mm，     外徑極限偏差：h7 ~ h9

●高度H：0.125 ~ 20.00mm，       高度極限偏差：±0.01mm

●內孔直徑d：Φ0.08 ~ Φ5.00，    內孔極限偏差：0.004 ~ 0.02

●內孔弧度SR：（2 ~ 3）H

●油槽曲率半徑SR1：＜產品外徑， 油槽曲率半徑極限偏差+/-0.03

●凸頂曲率半徑SR2：＞產品外徑， 凸頂曲率半徑極限偏差+/-0.05

●表面粗糙度：使用面Rz0.1、Rz0.2，裝配面及沉油面Rz3.2

▲技術性能參數：

●材料：人造藍/紅寶石、天然瑪瑙、尖晶石、陶瓷等。

▲訂貨事項

    用戶如需其它硬脆材料、規格、精度的產品，請來函、來電或來人商洽。
