詳細說明

一般情況下，兩軸相對位移是難以避免的，但不同工況條件下的軸系傳動所產生態平衡位移方向，即軸向、徑向角向以及位移量的大小有所不同。只有撓性聯軸器才具有補償兩軸相對位移的性能，因此在實際應用中大量選擇撓性聯軸器。蛇簧聯軸器所聯接的兩軸，因為制造及安裝誤差，承載后的變形以及溫度變化的影響等，會引起兩軸相對位置的變化，往往不能嚴格的對中。根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發生相對位移前提下保持聯接功能以及聯軸器的用途等，聯軸器可分為剛性聯軸器，撓性聯軸器和聯軸器。聯軸器的主要類型、特點及其在作用種別在傳動系統中的作用備注。

蛇簧聯軸器隔板結構及鍵槽安裝同在軸上的安裝方法
其一、蛇形彈簧聯軸器隔板結構及鍵槽安裝

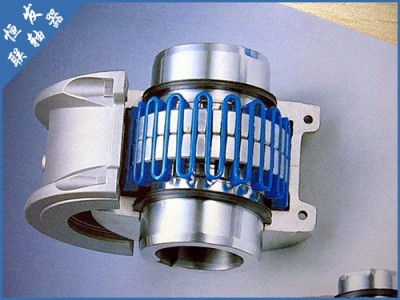

蛇形彈簧聯軸器主要結構是由兩個半耦合接頭、兩個半外蓋、兩個密封環和蛇彈簧板組成，在運行過程中，蛇簧的軸向力驅動主動端齒傳遞扭矩，在很大程度上避免了共振現象，扭力傳遞中簧片產生的彈性變量使機械系統獲得了較好的阻力效果。蛇形彈簧聯軸器的傳動效率，其短期過載能力是額定扭矩的兩倍，運行可靠。不僅具有良好潤滑效果，而且黃油阻力和吸收嚙合后簧片的噪音。
與簧接觸的兩個半蛇形彈簧聯軸器的齒面為弧形，當傳動扭矩增大時，彈簧沿齒面發生變形，使兩種半蛇形彈簧聯軸器作用力點接近。簧片與齒面接觸點的變化，即扭矩隨傳動扭矩的大小而變化，其傳動特性是變剛度的，它比一般的彈性蛇形彈簧聯軸器具有較大的載荷變化。簧沿齒弧變形時的緩沖作用，特別是當機器啟動或有強烈的沖擊載荷時，在一定程度上具有保護支撐部分。
蛇簧聯軸器為水平隔板結構，采用鍵槽安裝方式，通過蛇形彈簧傳遞扭矩。蛇形彈簧聯軸器結合了剛性蛇形彈簧聯軸器和彈性蛇形彈簧聯軸器的特點，吸振性能好，傳動效率高，操作可靠。蛇形彈簧聯軸器用高強度合金鋼，淬火回火后達到硬度，提高使用壽命。蛇形彈簧聯軸器在工作時，通過兩個半蛇形彈簧聯軸器上齒與彈簧的相互擠壓，將主動軸的扭矩傳遞給從動軸，從而實現運動傳動。
彈簧作為蛇形彈簧聯軸器的主要受力部件，兩種半蛇形彈簧聯軸器和彈簧的材料性能和結構形狀是非常重要的。當直線齒工作時，彈簧與齒的接觸點不隨扭矩的變化而變化，適用于扭矩變化不大的情況。當曲線齒工作時，彈簧與齒的接觸點之間的距離隨著扭矩的增大而減小，適用于扭矩變化較大的情況。我們考慮到經濟性和實用性的要求，選用45鋼作為兩種半蛇形彈簧聯軸器的材料。
其二、蛇簧聯軸器輪轂在軸上的安裝方法
輪轂在軸上的安裝是蛇簧聯軸器安裝的關鍵之一。輪轂與軸的合作大多為過盈合作，聯接分為有鍵聯接和無鍵聯接，輪轂的軸孔又分為圓柱形軸孔與錐形軸孔兩種形式。安裝方法有靜力壓入法、動力壓入法、溫差安裝法及液壓安裝法等。
蛇簧聯軸器的輪轂在軸上安裝完后，應仔細查看輪轂與軸的筆直度和同軸度。一般是在輪轂的端面和外圓設置兩塊百分表，盤車使軸滾動時，輪轂的全跳動(包括端面跳動和徑向跳動)的數值，斷定輪轂與軸的筆直度和同軸度的狀況。
不同轉速的蛇簧聯軸器對全跳動的要求值不同，不同型式的蛇簧聯軸器對全跳動的要求值也各不相同，但是，輪轂在軸上安裝完后，使輪轂全跳動的誤差值在設計要求的公差范圍內，這是蛇簧聯軸器安裝的質量要求之一。
形成輪轂全跳動值不符合要求的原因很多，可能發生在制造時因為加工形成的差錯而關于現場安裝來說，因為修正輪轂內孔外表時處理不妥，使輪轂與軸的同心度發生誤差。另外一個原因是有鍵蛇簧聯軸器在安裝時，因為鍵的安裝不當引起輪轂與軸不同軸。
鍵的正確安裝應該使鍵的兩側面與鍵槽的壁嚴密貼合，一般在安裝時用涂色法查看，合作不好時可以用銼刀或鏟刀修正使其達到要求。鍵上部一般有空隙，約在0.1-0.2mm左右。高速旋轉機械關于輪轂與軸的同軸度要求高，用單鍵聯接不能得到高的同軸度，用雙鍵聯接或花鍵聯接能使兩者的同軸度得到改變。
泊頭市恒發聯軸器廠（http://www.bthflzq.com）主營各種聯軸器膜片、齒式聯軸器、梅花形聯軸器產品廣泛應用于軋機、橡膠、塑料、造紙、起重、運輸、機車、電力等機械設備,是生產國產汽車傳動軸、農用車傳動軸、工程車及各種非標準傳動軸的廠家。熱忱的歡迎各地客戶來廠來電咨詢。
