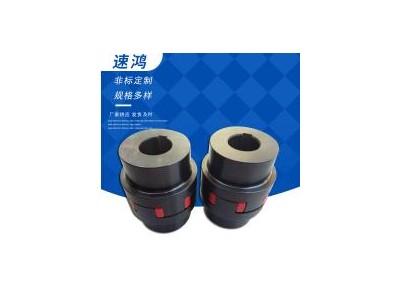

安徽星型彈性聯軸器訂制廠家|滄州速鴻機械供應大扭矩彈性聯軸器

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2025-03-26 09:20
瀏覽次數：	19

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

大扭矩彈性聯軸器是一種能夠傳遞較大扭矩，同時具備彈性元件以補償兩軸相對位移、緩沖減振等功能的機械部件，以下為你詳細介紹：
常見類型及結構特點
膜片聯軸器
結構：主要由兩個半聯軸器、中間的膜片組組成。膜片通常由不銹鋼薄板制成，呈圓形或多邊形，通過螺栓與半聯軸器相連。
特點：能夠承受較大的扭矩，同時可以補償兩軸間的軸向、徑向和角向位移。具有較高的傳動精度，無相對滑動，無需潤滑，適應高溫、高速和有腐蝕介質的工況環境。

星型彈性聯軸器工作環境跟安裝時的固定方法有哪些
(一)、星型彈性聯軸器工作環境
選擇星型彈性聯軸器的類型要根據傳遞載荷的大小，軸轉速的高低，被聯接兩部件的安裝精度等，參考各類星型彈性聯軸器特性，選擇一種合用的星型彈性聯軸器類型。可以依照馬達的種類、用途及使用環境，選擇的星型彈性聯軸器。選用時注意資料上的額定扭矩大于系統負荷扭矩，額定扭矩已考慮運轉時變動負荷因素。還要考慮所需傳遞的轉矩大小和性質以及對緩沖減振功能的要求，兩軸相對位移的大小和方向，星型彈性聯軸器的工作轉速高低和引起的離心力大小，星型彈性聯軸器的制造、安裝、維護和成本，以及星型彈性聯軸器的性和工作環境。確認設計的孔徑、回轉速條件不能超過資料上的大孔徑、高回轉速，大孔徑或高回轉速任一無法滿足設計條件時，就要變很尺寸。確認尺寸、規格表等其它數值是否也符合設計的相關條件。
星型彈性聯軸器調質處理廣泛應用于各種重要的結構零件，特別是那些在交變負荷下工作的連桿、螺栓、齒輪及軸類等。星型彈性聯軸器的調質處理一般習慣將淬火加高溫回火相結合的熱處理稱為調質處理。
金屬熱處理是機械制造中的重要工藝之一，與其他加工工藝相比，熱處理一般不改變工件的形狀和整體的化學成分，而是通過改變工件內部的顯微組織，或改變工件表面的化學成分，賦予或工件的使用性能。
(二)、星型聯軸器安裝時的固定方法有哪些
星型聯軸器適合各種同軸線的傳動系統，利用尼龍棒橫斷面剪切強度傳遞轉矩，公稱轉矩160-160000N.M，工作溫度在-20-80。其結構簡單，具有相應的緩沖減震性能和相應的軸偏移補償能力，適合在不控制噪音的環境的場合使用。
彈性聯軸器是利用若干非金屬彈性材料尼龍制成的柱銷，置于兩半星型聯軸器凸緣孔中，通過柱銷實現兩半星型聯軸器聯接，該星型聯軸器結構簡單，容易制造，裝拆替換彈性元件比較方便，不用移動兩半星型聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作性不好，僅適用于要求很低的中速傳動軸系，不適用于工作性要求較不錯的工況。
關于星型聯軸器的固定方法看以下介紹：
一、星型聯軸器定位螺絲固定：兩個定位螺絲間隙90對所固定的軸進行鎖緊，守舊的固定方式，由于螺絲的前端與軸心接觸，可能會造成軸心的損傷或拆卸困難。
二、星型聯軸器夾緊螺絲固定：利用內六角螺栓擰緊的力量，使狹縫收縮，而將軸心緊緊夾持住。這種方式固定及拆卸方便，而且不會造成軸心的損壞，是一種很常用的固定方式。
三、星型聯軸器鍵槽型固定：適合高扭矩的傳動，為防止軸向滑動，通常與定位螺絲固定和夾緊螺絲固定并用。
四、星型聯軸器D字孔固定：通常情況下，如果電機的軸是成D字型，如果定位螺絲無法固定的情況下，可以將星型聯軸器的孔處理成對應電機軸大小的D型孔，配合定位螺絲固定，就不用擔心打滑了。
五、脹緊套固定：通過擰緊凌斯星型聯軸器端面的四顆定位螺絲壓迫帳套方式脹緊固定，適用于一些扭力大的步進電機和伺服電機的聯結固定，如脹套膜片星型聯軸器、脹套星型聯軸器、脹套波紋管星型聯軸器，脹套星型聯軸器等。
星型聯軸器有鍵聯接和法蘭聯接兩種。鍵聯接一般分為鍵槽聯接和花鍵槽聯接以及夾緊式鍵槽聯接。常用的是普通鍵槽聯接，有鍵聯軸器在裝配時，應注意由于鍵的裝配不當引起輪與軸不同軸。齒輪聯軸器溫差裝配法大多采用加熱的方法，冷卻的方法用的比較少。正確安裝應該使鍵的兩側面與鍵槽的壁嚴密貼合，一般在裝配時用涂色法檢查，配合不好時可以用銼刀或鏟刀修理使其達到要求。鍵上部一般有間隙，約在0.1-0.2mm左右。旋轉機械對于輪與軸的同軸度要求高，用單鍵聯接不能取得高的同軸度，用雙鍵聯接或花鍵聯接能使兩者的同軸度獲得改進。
星型聯軸器是由幾組膜片用螺栓交錯地與兩半星型聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。星型聯軸器安裝前，應清洗兩軸端面，檢查端面鍵槽口等配合情況，安裝以后，正常運轉一個班，需要檢查所有螺釘，如發現松動，需要擰緊，這樣反復幾個班，以確定不會松動，在可能由于運轉的星型聯軸器引起和設備事故，所以各個場地需要采取適當?shù)姆€(wěn)定防護措施。為了防止膜片在運轉發生的微動磨損，導致膜片螺栓孔出現微裂而損壞，可在膜片之間涂以二硫化鉬等固體潤滑劑或?qū)δて砻孢M(jìn)行減磨涂層處理，星型聯軸器的彈性變形來補償所聯兩軸的相對位移，是一種不錯性能的金屬彈性元件撓性星型聯軸器，不用潤滑，結構較緊湊，使用壽命不錯，無旋轉間隙，不受溫度和油污影響。
滄州速鴻機械制造有限公司（http://www.czshlzq.com）主營各種彈性柱銷聯軸器、輪胎聯軸器、尼龍齒式聯軸器產品遠銷各地，為造紙、冶金、紡織、造船、農機、運輸、化工、輕工等行業設備很新、技術進步，提供所需的配套裝置，產品質量穩定。熱忱的歡迎各地客戶來廠來電咨詢。
