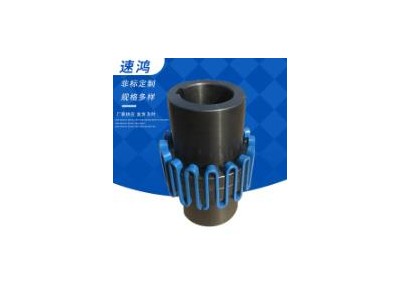

河南蛇形彈簧聯軸器-速鴻機械廠定做JS10型蛇形簧型聯軸器

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2025-03-26 09:28
瀏覽次數：	16

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

JS10型蛇形簧型聯軸器是JS系列蛇簧聯軸器中的一種具體型號，屬于彈性聯軸器的一種。它通過蛇形彈簧作為彈性元件，能夠效果優良傳遞扭矩、吸收振動和沖擊，同時補償軸向、徑向和角向的安裝偏差。JS10型聯軸器通常用于中小型機械設備，具有結構緊湊、性能優良的特點。

蛇形簧型聯軸器直齒和弧形齒區別與作用
(一)、蛇形簧型聯軸器直齒和弧形齒區別
蛇形簧型聯軸器是生產加工的，在煤礦設備上比如碎石機，礦山起重機械，電廠等使用比較多。蛇形簧型聯軸器利用幾組蛇形彈簧，嵌在兩瓣聯軸器凸緣上的齒間內，以實現兩半聯軸器的聯接。靠蛇形彈簧片來傳遞扭矩。在實際使用中我們根據齒形的不同可以將蛇簧聯軸器分為直齒式蛇簧聯軸器和弧形齒式蛇簧聯軸器，那蛇形簧型聯軸器直齒與弧形齒有什么區別呢?這里小編來給大家做一個簡單的介紹：
直齒式蛇形簧型聯軸器：在正常負載時，蛇形彈簧與齒接觸點之間的距離不隨蛇形彈簧變形量的改變而變化，剛度不變，兩半聯軸器的相對轉角與所傳遞的轉矩為線性關系，屬于恒剛度蛇形簧型聯軸器。
弧形齒型蛇型彈簧聯軸器：負載較小時，蛇形彈簧的直線部分與被聯接的軸線基本平行；負載增大時，蛇形彈簧的變形增大，與齒的接觸弧面亦增大，而與齒接觸點之間的距離越來越短，剛度增大，兩半聯軸器的相對轉角與所傳遞的轉矩為非線性關系，屬于變剛度蛇形簧型聯軸器。
小編總結蛇形簧型聯軸器弧形齒和直齒的區別和特點，您會明白蛇簧聯軸器直齒和弧形齒哪個好？質量和成本畢竟是成正比的嘛。
1,蛇形簧型聯軸器做直齒，叫做恒剛度蛇形簧型聯軸器，如果做的是弧形齒是變剛度蛇簧聯軸器。變剛度蛇簧聯軸器能傳動效率很高，其減震補償偏差能力很加強。
2,蛇形簧型聯軸器直線齒形便于加工成本低，顆粒劑擠出機械等扭矩變化不大的工況可以使用。扭矩變化大的工況建議使用弧形齒結構蛇形簧型聯軸器3,弧形齒蛇形簧型聯軸器使用壽命長久，質量好，傳動效率高，性能很加突出!4,曲線齒形聯軸器適用于轉矩變化較大和正反轉的工況條件，并有較好的緩沖作用，但曲線齒形工藝性較差，制造成本較高，價格比較昂貴。
(二)、蛇形彈簧聯軸器的作用
蛇形彈簧聯軸器是利用非金屬彈性原材料根據兩半蛇形彈簧聯軸器柱銷空大小制成的彈性柱銷，通過兩半蛇形彈簧聯軸器凸緣空鏈接而成的蛇形彈簧聯軸器。彈性柱銷一般采用高彈性和韌性的聚氨酯，尼龍制作而成，具有很高的抗拉能力，同時有很好的韌性可以起到減震補償位移的作用。
蛇形彈簧聯軸器是通過柱銷鏈接兩半蛇形彈簧聯軸器，所以在使用中安裝和拆卸非常方便，不用移動動力機和機械設備就可以完成拆卸工作。雖然這種蛇形彈簧聯軸器有拆卸方便，免維修的有點，但是由于是非金屬的原件作為聯軸節原件，所以能夠承受的剪切力非常小，不能在重載環境下使用，只能在要求低中低轉速中使用，這是這種蛇形彈簧聯軸器的弊端，當然如果您需要傳遞重載的蛇形彈簧聯軸器可以選購我廠的金屬蛇形彈簧聯軸器或者膜片蛇形彈簧聯軸器。
蛇形彈簧聯軸器的性能及保養說明
蛇形彈簧聯軸器主要有兩種類型，一種是傳統的直爪型的，另一種是曲面（內凹）爪型的零間隙蛇形彈簧聯軸器。傳統的直爪型蛇形彈簧聯軸器不適合用在精度很高的伺服傳動應用中。零間隙爪型蛇形彈簧聯軸器是在直爪型的基礎上演變而來的，但不同的是其設計能適合伺服系統的應用，常用于聯接伺服電機、步進電機和滾珠絲桿。曲面是為了減少彈性梅花間隔體的變形和限制高速運轉時向心力對它的影響。零間隙爪型蛇形彈簧聯軸器由兩個金屬軸套（通常采用鋁合金材質，也可以提供不銹鋼材質）和一個梅花彈性間隔體結合而成。梅花彈性間隔體有多個葉片分支，像滑塊蛇形彈簧聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此了其零間隙性能。與滑塊蛇形彈簧聯軸器不同的是，蛇形彈簧聯軸器是通過壓擠傳動的而滑塊蛇形彈簧聯軸器是通過剪力傳動的。在使用零間隙爪型蛇形彈簧聯軸器時，使用者要注意不能超過生產商給出的彈性元件的大承受能力（零間隙的前提下），否則梅花彈性間隔體將會被壓扁變形失去彈性，預加負荷消失，導致失去零間隙的性能，還可能在發生嚴重的問題后使用者才會發現。
蛇形彈簧聯軸器具有很好的平衡性能和適用于高轉速應用（高轉速可達30000轉/分鐘），但不能處理很大的偏差，尤其是軸向偏差。較大的偏心和偏角會產生比其他伺服蛇形彈簧聯軸器大的軸承負荷。另一個值的關注的問題是蛇形彈簧聯軸器的失效問題。一旦梅花彈性間隔體損壞或失效，扭矩傳遞并不會中斷，同時兩軸套的金屬爪嚙合在一起繼續傳遞扭矩，這很可能會導致系統出現問題。根據實際應用選擇合適的梅花彈性間隔體材料是本蛇形彈簧聯軸器的一大優點，有些自動化設備公司可提供各種彈性材料的梅花間隔體，不同的硬度和溫度承受力，讓客戶選擇合適的材料滿足實際應用的性能標準。
蛇形彈簧聯軸器的裝配，在機械檢修中屬于比較簡單的檢修工藝。在蛇形彈簧聯軸器裝配中關鍵要掌握輪轂在軸上的裝配、蛇形彈簧聯軸器所聯接兩軸的對中、零部件的檢查及按圖紙要求裝配蛇形彈簧聯軸器等環節。
蛇形彈簧聯軸器是一種應用很普遍的蛇形彈簧聯軸器，也叫爪式蛇形彈簧聯軸器，是由兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷靈敏的情況下也有用鋁合金的。
蛇形彈簧聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理。以足夠的機械強度，市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗。所以在價格方面比機加工要低很多。但是鑄件的性能不是很好。在一些重要的場合下還是好不要采用。并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙。
滄州速鴻機械制造有限公司（http://www.czshlzq.com）主營各種HL尼龍柱銷聯軸器、輪胎聯軸器、NL型尼龍外套聯軸器產品遠銷各地，為造紙、冶金、紡織、造船、農機、運輸、化工、輕工等行業設備很新、技術進步，提供所需的配套裝置，產品質量穩定。熱忱的歡迎各地客戶來廠來電咨詢。
